Котел отопления в зимний период – это ключевая вещь во всем доме, особенно если он частный и расположен за пределами города. А значит, быстрая помощь в случае поломки или отключения света прийти не сможет. Для того, чтобы себя обезопасить от подобных неприятностей, стоит позаботиться о запасном источнике тока при перепадах напряжения в сети или отключении света. С этим отлично справляются бесперебойники для котлов отопления.

Бесперебойники для котлов отопления

Источники бесперебойного питания котлов отопления

Содержание статьи

Предназначение

ИБП обеспечит котлу дополнительный источник питания, но он далеко не всегда сможет решить все проблемы по гарантированию резервного источника питания. Важно запомнить, что генератор заменить он не сможет, и если существует ситуация, что период отсутствия света равняется времени, когда он есть, то бесперебойник нормально работать не сможет, так как заряжается он дольше, чем разряжается. Есть еще ряд специфических случаев, когда он не поможет.

При постоянных непредвиденных ситуациях ИБП – это вещь полезная и необходимая. Его назначение – обеспечивать постоянное напряжение в заданных рамках, а если часто непредвиденно отключают электроэнергию, или случаются перепады, то это устройство всегда выручает в таких форс-мажорных ситуациях.

Пока отсутствует электричество в вашем доме все равно тепло

Пока отсутствует электричество в вашем доме все равно тепло

Принцип работы

Функционирование как вспомогательного источника питания возможно, так как ИБП может накапливать энергию во время зарядки, а потом отдавать ее по мере необходимости. Конструкция аппарата подразумевает автономность и минимум настроек: его нужно только подключить к котлу. Бесперебойник для газовых котлов отопления, которые сейчас больше всего распространены, необходим только для поддержания работы насоса, потребление которого минимальное. Эта цифра колеблется в пределах 100-200 Вт. Существенно влияет аккумулятор для ИБП, от которого в полной мере будет зависеть период его функционирования при отключении энергоснабжения.

Бесперебойники для котлов отопления

Аккумулятор для ИБП

Видео: принцип работы ИБП



Как все работает?

Чтобы ИБП работал в номинальном режиме, для него тоже необходим источник питания в виде батареи на 12 В с блоком зарядки. Чем больше емкость батареи, тем дольше она сможет поддерживать автономность. В нормальных условиях это устройство отключено и накапливает энергию в своих аккумуляторах. Из сети напряжение идет напрямую на нужды котла, минуя ИБП. Как только аккумуляторы полностью заряжаются, энергия проходит сквозь них транзитом. Если же напряжение в сети пропадает, прибор начинает черпать энергию из аккумуляторов, и происходит обратный процесс. Из батареи ток преобразуется к необходимым параметрам для питания котла. Оно сможет позволить продолжить работу источнику тепла и другим электроприборам, которые к нему подключены.

Принцип работы ИБП

Принцип работы ИБП

Типы ИБП

Есть два типа бесперебойников:

  • оффлайновые;
  • онлайновые.

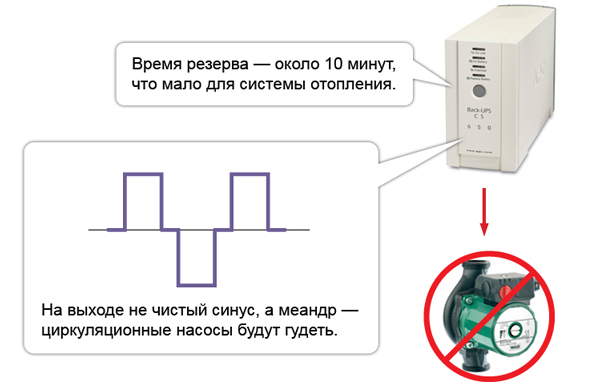

Относительно первого типа, у них меньше внутреннее напряжение, для их функционирования необходимо от 1 до 4 батарей. Срок переключения на них будет длиться от 4 до 10 мс. В случае, если котел не имеет автоматизированной системы включения после появления напряжения в сети, данный тип не подойдет. Он дешевле, так как сама стоимость блока невысокая, и требуется меньше батарей для его функционирования. Но в таком случае необходимо купить еще одной устройство, а именно: стабилизатор напряжения. Этот тип чаще всего применяется для твердотопливных котлов и циркуляционных насосов в других типах.

Оффлайновый ИБП для котла и циркуляционного насоса

Оффлайновый ИБП для котла и циркуляционного насоса

Второй тип имеет нулевое время переключения на ресурсы АКБ, в них присутствует двойное преобразование, хорошо выражена функция стабилизации. Они в большей мере приспособлены к газовым и дизельным источникам тепла. Такой тип дороже и способен надежно защищать компоненты отопительной системы.

Онлайновый ИБП со стабилизацией напряжения

Онлайновый ИБП со стабилизацией напряжения

Подбор производительности

Чтобы правильно выбрать мощность бесперебойника для котла, необходимо подсчитать мощность всех устройств, которые будут обеспечивать стабильную работу отопительной системы. Сюда включаются насосы и автоматика. Суммировав все эти показатели, можно выйти на искомую мощность ИБП. Но лучше для надежности подстраховаться и искать прибор с мощностью на 20-30% выше необходимой, она поможет в период пиковой нагрузки, которая наверняка произойдет во время пуска.

В среднем насос котлов потребляет не больше 150 Вт, а значит, потребуется аппарат с мощностью 300 Вт. При двойной комплектации насосами этот показатель повышается на 400-500 Вт.

ИБП своими руками

Если вы на «ты» с электротехникой, то стоит попробовать собрать бесперебойники для котлов отопления своими руками. Но не обнадеживайтесь: чаще всего самодельные приборы все же уступают по качеству и надежности, а также другим показателям промышленным образцам. Если всю схему сделать своими руками, то получится также экономия:

  • когда брать готовые элементы и их монтировать, то порядка 30% экономии;
  • при самостоятельной сборке из отдельных деталей получается порядка 70%.

Чтобы собрать бесперебойник для котла отопления своими руками, необходимы такие компоненты:

  • Источник питания от сети с большим КПД и желательно импульсного типа. Напряжение должно быть 28,8 В на 50 А. Оно позволит подключить АКБ без переходников, напрямую. А также гарантирует полный и регулярный заряд.
  • Обычный аккумулятор от автомобиля на 12 В.
  • Инверторы с характеристиками менандр на выходе 310 В и 200 Ач.
  • Резонансный фильтр высших гармоник. Его собирают самостоятельно.
ИБП своими руками

ИБП своими руками

Большинство компонентов, кроме последнего, можно купить в специализированных магазинах радиодеталей. Соединить их следует согласно со схемой:

Электрическая схема ИБП

Электрическая схема ИБП

Аппарат такого типа может быть задействован в разных схемах, а не только для котла. При этом нужно лишь соблюдать нормальный баланс мощности.

Выводы

Если вы живете в загородном доме и имеете автономную систему отопления, которая функционирует при помощи котла отопления, то без резервного источника энергоподачи не обойтись. Если отключения длительностью не отличаются и период без света значительно меньше, чем с ним, то отличным вариантом станет подключение к котлу ИБП. Он работает не в одиночку, а с АКБ, и чем больше их количество, тем более длительный срок сможет функционировать система. При выборе ИБП стоит обратить внимание на его тип, так как не все одинаково «полезны» для конкретного вида котла.
